5、Skywalking 日志集成 GrayLog

#Skywalking

Skywalking 原生日志集成

<configuration>　　
    <!-- 控制台输出 -->
    <appender name="STDOUT" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%tid] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>
    <!-- 配置异步记录 AsyncAppender -->
    <appender name="ASYNC" class="ch.qos.logback.classic.AsyncAppender">
        <discardingThreshold>0</discardingThreshold>
        <queueSize>1024</queueSize>
        <neverBlock>true</neverBlock>
        <appender-ref ref="STDOUT"/>
    </appender>
    <!-- skywalking grpc 日志收集 8.4.0版本开始支持 -->
    <appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%tid] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>

    <!--系统操作日志-->
    <root level="DEBUG">　　
        <appender-ref ref="STDOUT"/>　
        <appender-ref ref="ASYNC"/>　
        <appender-ref ref="grpc-log"/>
    </root>
</configuration>

以控制台输出为例：

 <appender name="STDOUT" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%tid] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>

可以看到此处自定义的内容是定义了一套自己的TraceIdPatternLogbackLayout，然后这个 layout 内部进行 Pattern 的转换，将我们自定义的 tid 转换为 Skywalking 的真实 tid（traceId）

那么我们继续看下TraceIdPatternLogbackLayout的代码实现

apm-toolkit-logback-1.x 项目

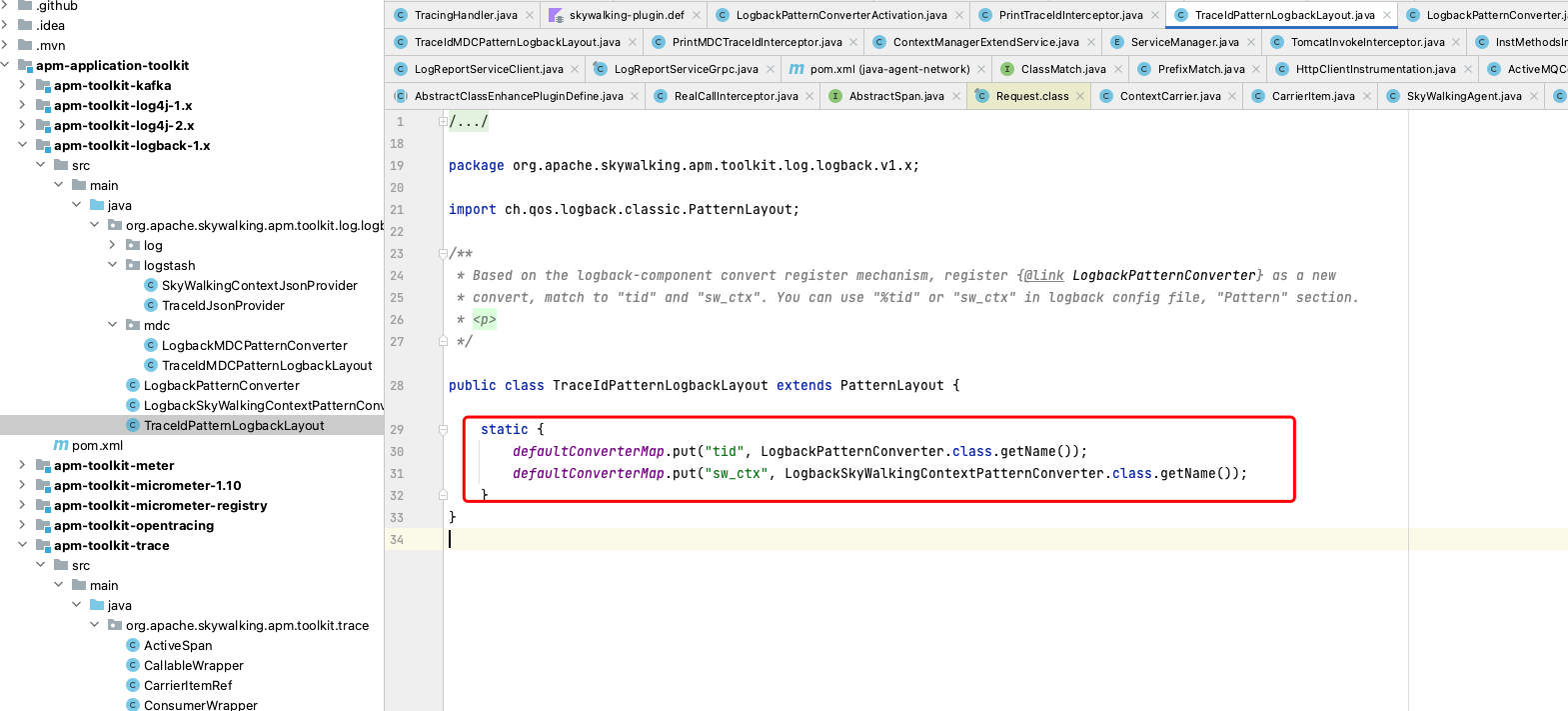

TraceIdPatternLogbackLayout

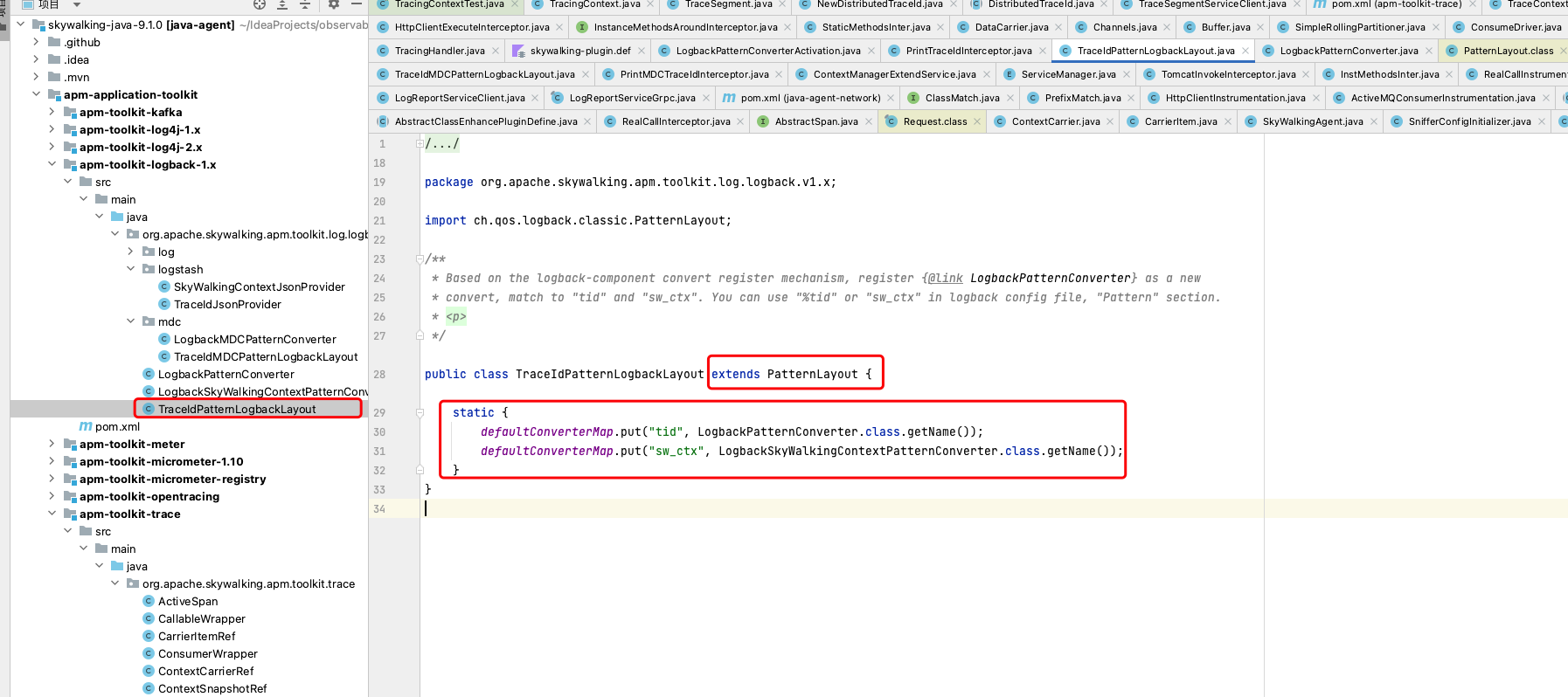

此处定义了针对不同的 key，对应的转换类信息，以上可以看到，针对 tid 则对应的转换类是：LogbackPatternConverter.class.getName()

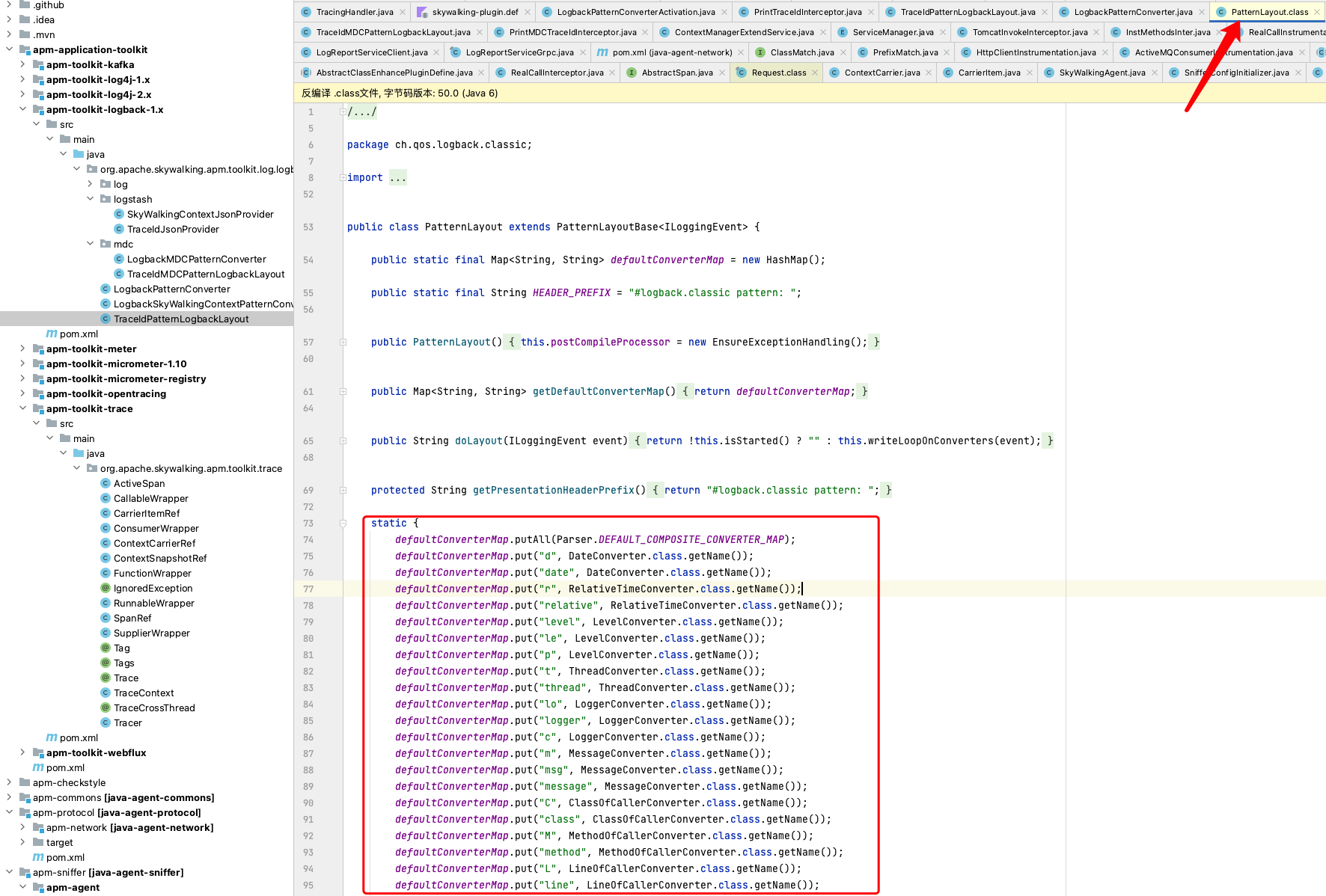

查看我们自定义类LogbackPatternConverter所对应的父类：logback 的 PatternLayout

可以看到 logback 中针对不同的定义字段，都是设置了对应的 Converter 的解析类。所以上述我们的 Layout 其实也是基于这种模式去执行的。

继续看我们 tid 对应的转化类：LogbackPatternConverter 的实现

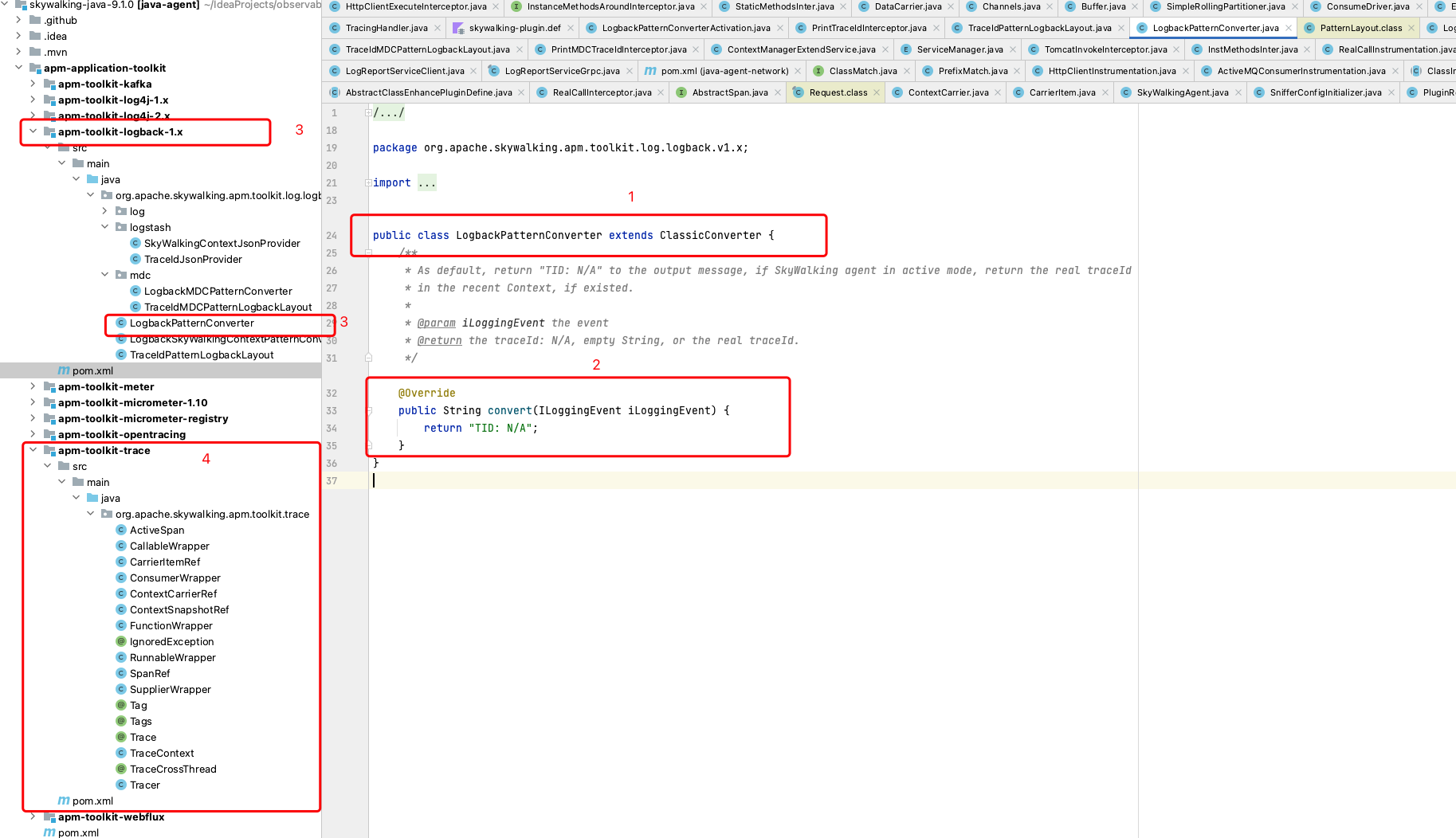

LogbackPatternConverter

可以看到该类主要是 继承 ClassicConverter 并重写 convert 方法；

此处 convert 方法默认是直接返回 "TID: N/A"。

为什么不直接调用 Skywalking 的getTraceId() 方法？

这里的主要考量点是，当前该服务模块 apm-toolkit-logback-1.x 本身就是给业务接入的logback 的依赖jar 包；

如果该模块需要获取 TraceId，那么就默认需要再依赖 apm-toolkit-trace 这个 jar 包模块。

这就非常没必要了，这样就变成了，引入 logback 的日志插件包，业务项目中就默认也依赖了 trace 模块；然而业务方可能就没有实际需求引入该 trace 模块。。

除了依赖上述 trace 模块获取 tid 外，另外一种获取 trace 的方式是什么？那就是依赖 skywalking 的 agent-core 模块，这个模块中具备Skywalking 的所有核心 API。

但是我一个对外 SDK 的 JAR 包肯定是没必要依赖 agent-core 这样一个模块的；

所以 Skwalking 的最终做法则是一个比较优雅且合理的方式：

在 Agent 中定义一个 logback 的插件，直接切当前 LogbackPatternConverter 类的 convert()方法，进行字节码增强。

在 Agent 中获取当前上下文的 Traceid，直接注入给当前的 convert()方法返回结果就行。

这样就优雅很多了。

在业务项目不加载 Agent 的时候，尽管依赖了 apm-toolkit-logback-1.x 的 jar 包，在默认输出的时候也只会输出空的 TID；只有在 Agent 生效的时候才会输出真正的 TID；

这样做的一个非常一个大的好处是，所有对外提供的 API SDK，都不需要依赖 Skywalking 的核心 core 包。

所有和 Skywalking 核心 Core 包有交互的，比如获取 traceId，spanId，这些能力只需要在 API 中提供一个空方法即可。业务上使用该 API 的时候就直接使用就行。

当Sky 的 Agent 被真正加载的时候，Agent 会去切这些空的 API 方法，给这个方法提供真实的业务能力。

所以我们此时就需要看一下，LogbackPatternConverter 这个类的 convert 方法是在哪里定义被 Agent 切入的

apm-toolkit-logback-1.x-activation 项目

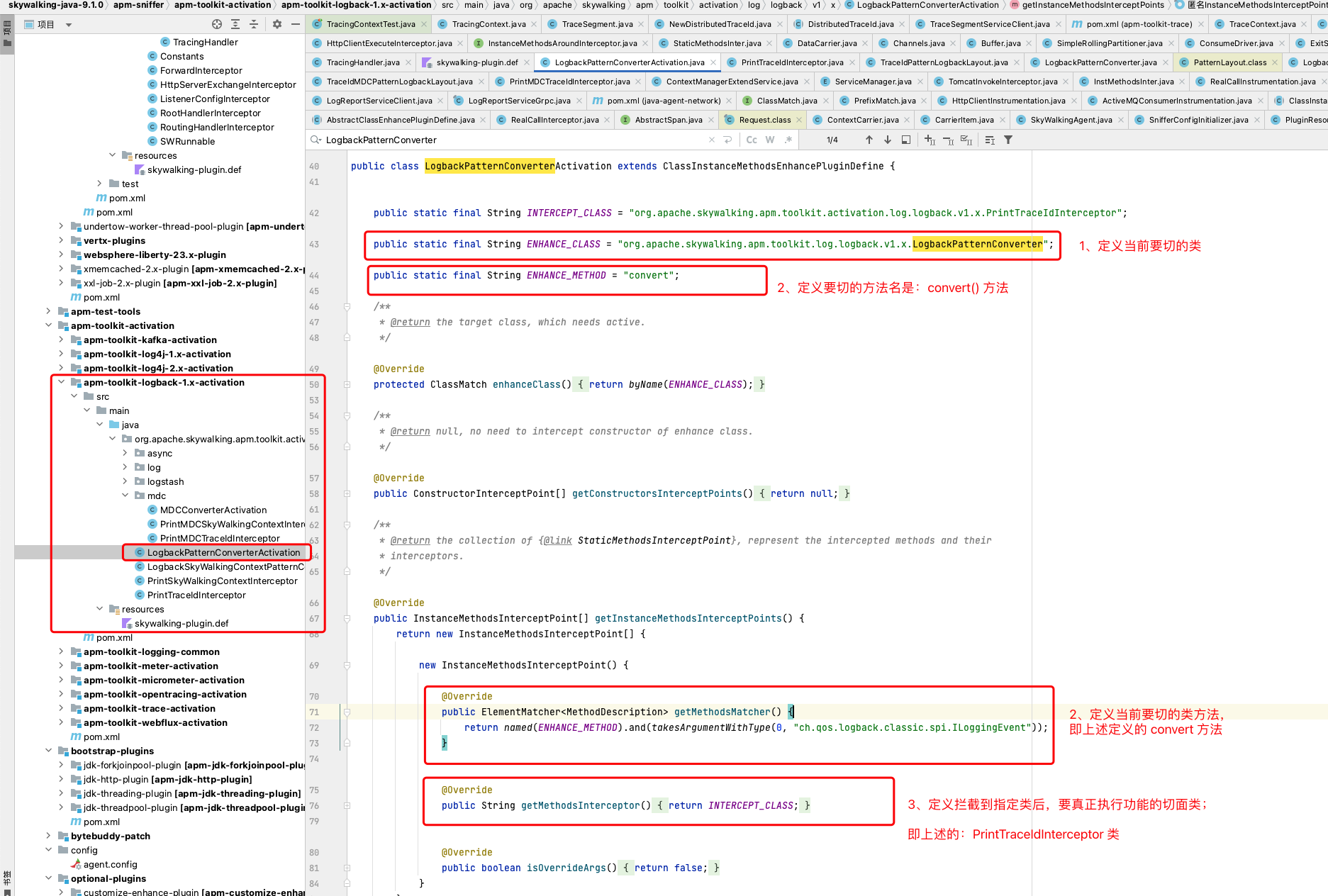

LogbackPatternConverterActivation

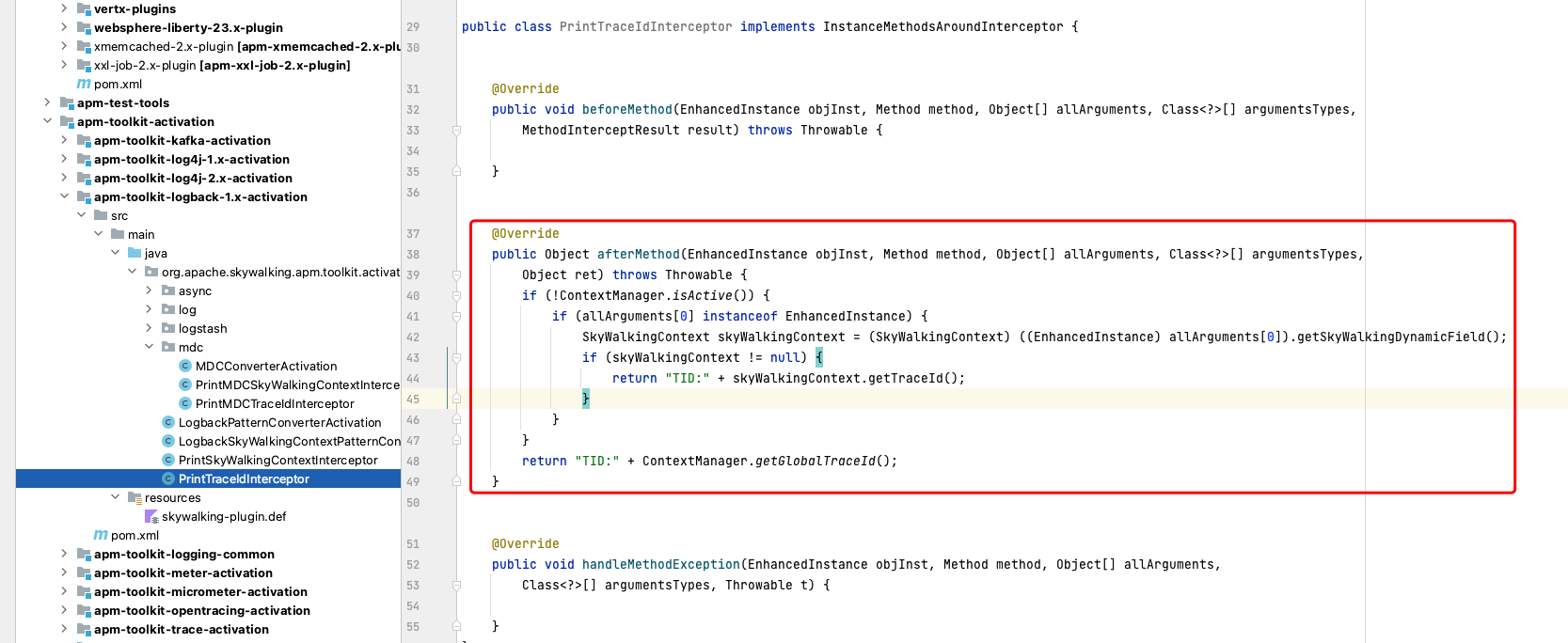

PrintTraceIdInterceptor

此处具体的拦截类做的事情，则是在 afterMethod（）方法；

这里的含义是在拦截 convert()方法内容执行后（方法代码执行完，但是 return 前），执行此处拦截器的 afterMethod（）方法；

该方法做的主要事情则是直接return TID；只是此处的 TID 是从skyWalkingContext.getTraceId() 获取的；

即从当前的链路上下文中获取当前的链路TraceId，然后返回回去即可。

这样 logback 在具体执行 convert 方法进行 tid 的转换时，由于 Agent 已经动态创建了切面插桩，此处就能获取到真实的上下文链路的 TraceId 了。

我们在对应的 apm-toolkit-logback-1.x 的项目中，除了定义了tid 的 convert 转换外，还有对应的 sw_ctx 这个字段。所以如果需要获取对应的 sw 上下文（spanid，serviceName，instanceName）等信息。

则直接在对应 logback 对应的 layout 中配置增加对应的：sw_ctx 的字段渲染即可，这样就可以将对应的sw_ctx 信息也输出到对应的日志当中。

跟 GrayLog 的集成


<appender name="GELF" class="de.siegmar.logbackgelf.GelfUdpAppender">
        <graylogHost>IP</graylogHost>
        <graylogPort>30177</graylogPort>
        <maxChunkSize>508</maxChunkSize>
        <useCompression>true</useCompression>
        <encoder class="de.siegmar.logbackgelf.GelfEncoder">
            <includeRawMessage>true</includeRawMessage>
            <includeMarker>true</includeMarker>
            <includeMdcData>true</includeMdcData>
            <includeCallerData>true</includeCallerData>
            <includeRootCauseData>true</includeRootCauseData>
            <includeLevelName>true</includeLevelName>
            <shortPatternLayout class="ch.qos.logback.classic.PatternLayout">
                <pattern>[%X{X-Request-ID}] %m%nopex</pattern>
            </shortPatternLayout>
            <fullPatternLayout class="ch.qos.logback.classic.PatternLayout">
                <!-- <pattern>%m%n</pattern> -->
                <!-- <pattern>[%X{X-Request-ID}] %d - [%thread] %-5level %logger{35} - [%line] - %msg%n</pattern> -->
                <pattern>${FILE_LOG_PATTERN}</pattern>
            </fullPatternLayout>
            <numbersAsString>false</numbersAsString>
            <staticField>app_name:$graylog.app_name}</staticField>
            <staticField>os_arch:$os.arch}</staticField>
            <staticField>os_name:$os.name}</staticField>
            <staticField>os_version:os.version}</staticField>
            <staticField>java_version:java.version}</staticField>
            <staticField>address_ip:address.ip}</staticField>
            <staticField>env:graylog.env}</staticField>
        </encoder>
    </appender>

GrayLog 中有自己的GelfUdpAppender和GelfEncoder 我们此处需要变更的是将对应的fullPatternLayout属性变更为 Skywalking 的PatternLayout，即上述的TraceIdPatternLogbackLayout 即可

整合后的结果如下：

<appender name="CONSOLE" class="ch.qos.logback.core.ConsoleAppender">

        <encoder class="de.siegmar.logbackgelf.GelfEncoder">
            <includeRawMessage>true</includeRawMessage>
            <includeMarker>true</includeMarker>
            <includeMdcData>true</includeMdcData>
            <includeCallerData>true</includeCallerData>
            <includeRootCauseData>true</includeRootCauseData>
            <includeLevelName>true</includeLevelName>
            <shortPatternLayout class="ch.qos.logback.classic.PatternLayout">
                <pattern>[%X{X-Request-ID}] %m%nopex</pattern>
            </shortPatternLayout>

            <fullPatternLayout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%tid] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </fullPatternLayout>


            <numbersAsString>false</numbersAsString>
            <staticField>app_name:graylog.app_name}</staticField>
            <staticField>os_arch:os.arch}</staticField>
            <staticField>os_name:os.name}</staticField>
            <staticField>os_version:os.version}</staticField>
            <staticField>java_version:java.version}</staticField>
            <staticField>address_ip:address.ip}</staticField>
            <staticField>env:graylog.env}</staticField>
        </encoder>

    </appender>

此处直接使用GelfEncoder，将对应的fullPatternLayout 属性配置为：TraceIdPatternLogbackLayout 即可。

上述之所以使用 ConsoleAppender 目的是为了看下最终GelfEncoder 输出后的内容直接输出到控制台看下具体的内容是什么。

直接将该 layout 整合到GelfUdpAppender中也是可以的。

我们看下最终控制台输出的内容如下：

{
    "version": "1.1",
    "host": "localhost",
    "short_message": "[] invoke PrintFilter start ",
    "full_message": "2024-03-19 16:03:55.204 [TID:51cdae345d414b649458fc2bce32d6a7.139.17108354157420001] [XNIO-1 task-1] DEBUG c.i.xplan.webmvc.filter.PrintFilter -invoke PrintFilter start \n",
    "timestamp": 1710835435.204,
    "level": 7,
    "_req.requestURI": "\/key\/test",
    "_source_line_number": 42,
    "_raw_message": "invoke PrintFilter start ",
    "_os_version": "13.4.1",
    "_os_arch": "aarch64",
    "_source_method_name": "doFilter",
    "_env": "sit",
    "_req.method": "GET",
    "_req.userAgent": "Apifox\/1.0.0 (https:\/\/apifox.com)",
    "_app_name": "graylog.app_name_IS_UNDEFINED",
    "_level_name": "DEBUG",
    "_thread_name": "XNIO-1 task-1",
    "_java_version": "1.8.0_372",
    "_os_name": "Mac OS X",
    "_logger_name": "com.ingeek.xplan.webmvc.filter.PrintFilter",
    "_address_ip": "address.ip_IS_UNDEFINED",
    "_source_file_name": "PrintFilter.java",
    "_req.remoteHost": "0:0:0:0:0:0:0:1",
    "_req.requestURL": "http:\/\/localhost:5004\/key\/test",
    "_source_class_name": "com.ingeek.xplan.webmvc.filter.PrintFilter"
}

其中full_message字段的 TID 就是 Skywalking 的TraceID。

上述 JSON 中的 “_env” & “_app_name” 这些下划线字段，我们直接定义 MDC.put("","")，GrayLog 会自动获取 MDC 的数据填充到对应的JSON KEY 中。

跨线程传递


   public String end(HttpServletRequest request) {

        logger.error(">>>>>>>>>>>>>>>>>>>>>>>>start error>>>>>>>>>>>>>>>>>>>>>>>>>");


        new Thread(RunnableWrapper.of(new Runnable() {
            @Override
            public void run() {
                SpanRef spanRef = Tracer.createLocalSpan("ThreadCreateSpan");
                logger.error(">>>>>>>>>>>>>>>>>>>>>>>>end runable >>>>>>>>>>>>>>>>>>>>>>>>>");
                spanRef.log(new NullPointerException("Thread NNN end 空指针"));
                spanRef.asyncFinish();
                Tracer.stopSpan();
            }
        })).start();

        SpanRef spanRef = Tracer.createLocalSpan("CreateSpan");
        spanRef.log(new NullPointerException("NNN end 空指针"));
        logger.error(">>>>>>>>>>>>>>>>>>>>>>>>end Span>>>>>>>>>>>>>>>>>>>>>>>>>");
        spanRef.asyncFinish();
        Tracer.stopSpan();
        return "OK";
    }

跨线程传递只需要使用 Skywalking 提供的跨线程传递类即可；RunnableWrapper

日志层面因为是直接在 Agent 层面获取的 Context 上下文，所以也可以直接获取到对应的 TraceId 直接输出到对应的日志中。
